Технические характеристики
| Вертикальный ход | 120 мм |
| Вес брутто | 1600 кг |
| Вес нетто | 1350 кг |
| Количество скоростей | 9 |
| Регулировка числа оборотов | да |
| Ширина обработки | 125 мм |
| Назначение | по металлу |
| Тип | фрезерный |
| Вертикально-фрезерный | нет |
| Использование | напольный |
| Напряжение | 380 В |
| ЧПУ | нет |
| Макс. обороты шпинделя | 2010 об/мин |
| Мин. обороты шпинделя | 40 об/мин |
| Размер площадки (мм) | 1120х260 |
| Коды товара производителя | 22103500 |
| Мощность (Вт) | 2200 Вт |
| УЦИ | да |
| Инструкция |
Описание

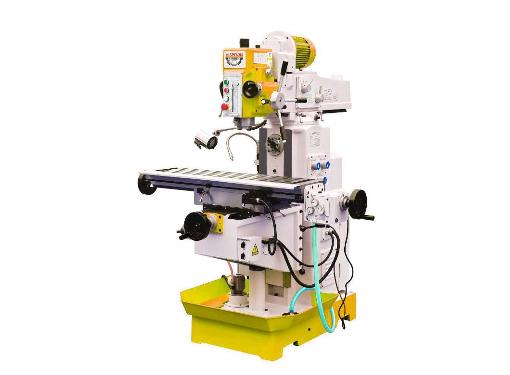

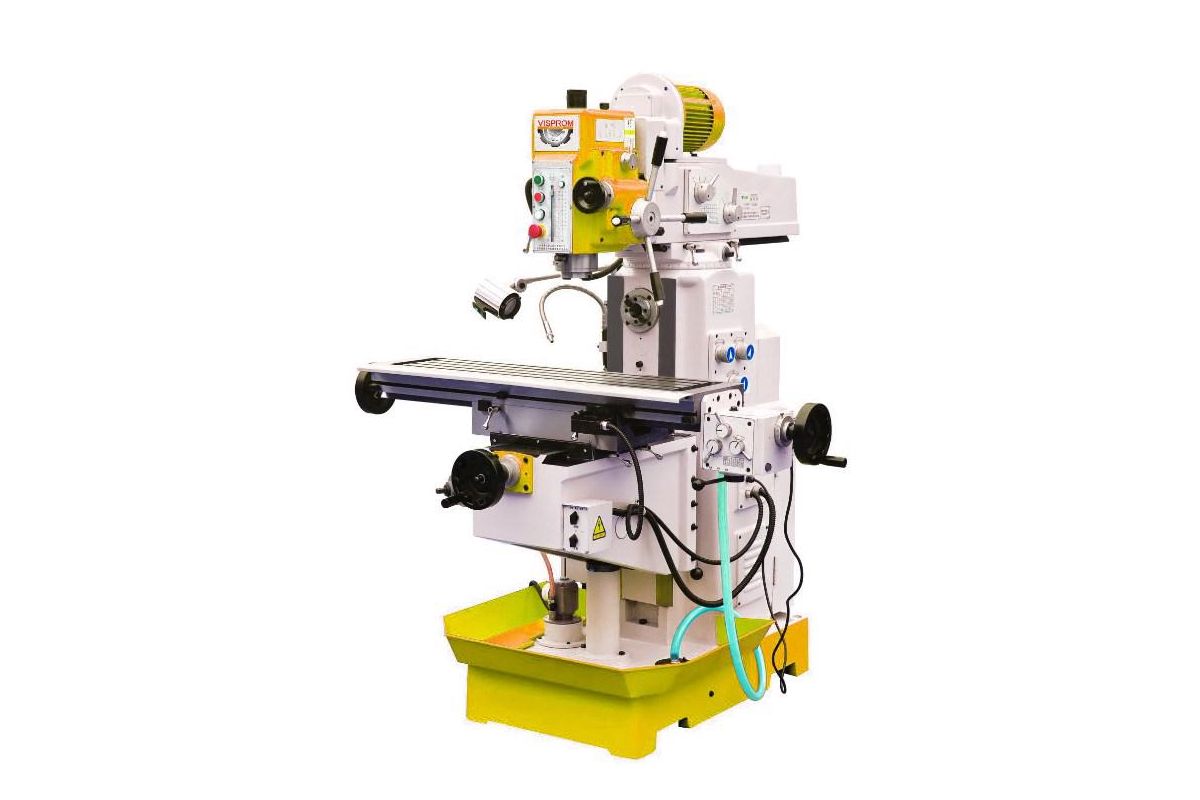

Станок фрезерный VISPROM FVX-125W (22103500) fvx-125w универсальный фрезерный станок с уци 2210350
Многофункциональный фрезерный станок FVX-125W VISPROM имеет современное цифровое устройство для измерения перемещения шпинделя относительно рабочего стола для выполнения высокоточной обработки резанием материалов. С его помощью выполняются работы по фрезерованию наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, поверхностей тел вращения, резьб, сверлению пластмассовых и металлических деталей. Станок FVX-125W подойдет для работ любого типа сложности.
Технические характеристики:
- Максимальный диаметр сверления: 40 мм;
- Максимальный диаметр дисковой фрезы: 125 мм;
- Максимальный диаметр концевой фрезы: 25 мм;
- Максимальный размер нарезаемой резьбы: М20;
- Конус шпинделя: ISO 40 (DIN 2080);
- Расстояние между шпинделем и столом: 80-460 мм;
- Расстояние между шпинделем и консолью (вылет шпинделя): 200-550 мм;
- Диапазон оборотов шпинделя: вертикального 67 - 2 010 об\мин, горизонтального 40 - 1 300 об\мин;
- Скорости горизонтального шпинделя: 40 / 60/ 80 / 110 / 150 / 200 / 270 / 380 / 510 / 680 / 950 / 1300 ( 12 ступеней);
- Скорости вертикального шпинделя: 67 / 103 / 171 / 210 / 263 / 322 / 420 / 645 / 1070 / 1315 / 1640 / 2010 (12 ступеней);
- Двигатель подъема/опускания стола: да;
- Ход шпинделя: 120 мм;
- Угол поворота вертикальной головы (право/лево): 90 град;
- Автоматическая продольная подача 9 ст.: 18-310 мм/мин;
- Автоматическая поперечная подача 9 ст.: 18-310 мм/мин;
- Одно деление нониуса – вертикальный ход: 0,25 мм;
- Одно деление нониуса – продольный ход: 0,02 мм;
- Одно деление нониуса – поперечный ход: 0,02 мм;
- Одно деление нониуса – тонкая подача шпинделя: 0,05 мм;
- Размер рабочего стола: 1120 х 260 мм;
- Скорости автоподачи вертикального шпинделя: 0,1\0,15\0,3;
- Продольный ход стола: 600 мм;
- Поперечный ход стола: 300 мм;
- Т-образный паз: 14 мм;
- Количество Т-образных пазов в столе: 3 шт;
- Расстояние между Т-образными столами: 63 мм;
- Габаритные размеры основания: 1415 х 845 мм;
- Необходимая глубина фундамента под станок: 400-500 мм;
- Мощность двигателей: двухскоростного вертикального 1,5 (2,2) кВт, горизонтального 2,2 кВт.
Особенности:
- Регулировка оборотов осуществляется при помощи коробок подач имеющих 12 ступеней на горизонтальном и 12 ступеней на вертикальном шпинделях;
- Отточенные и каленные регуляторы направления на всех осях;
- Индикация цифровым устройством для 3 осей;
- Станок устойчив благодаря станине выполненной из сплава железа и углерода с графитными включениями;
- Для высокой точности применяются прямоугольные, плоские и жесткозакрепленные направляющие;
- Освещение рабочей зоны производится за счет применения индивидуального светильника с возможностью его перемещения над зоной резания;
- Гибкий шланг подачи циркулирующей охлаждающей жидкости обеспечивает возможность постоянного охлаждения зоны резания.
Комплектация:
- Универсальный фрезерный станок с УЦИ;
- Патрон цанговый + комплект цанг 8шт (4,5,6,8,10,12,14,16мм);
- Втулка переходная ISO40/МК4;
- Втулка переходная ISO40/МК3;
- Втулка переходная ISO40/МК2;
- Втулка переходная ISO40/В18;
- Патрон сверлильный с ключом В18/1-16;
- Оправка горизонтального шпинделя ISO40/22;
- Оправка горизонтального шпинделя ISO40/27;
- Фрезерный дорн ISO/32;
- Тяга зажимная (штревель) М16: 2 шт;
- Шестигранный ключ 5мм;
- Ключ рожковый 21 х 24;
- Клин;
- Инструкция по эксплуатации;
- Упаковка.
Габариты и вес:
- Габаритные размеры станка: 1580 х 1450 х 2150 мм;
- Габаритные размеры упаковки: 1600 х 1520 х 2220 мм;
- Вес нетто/брутто: 1350/1660 кг.
Многофункциональный фрезерный станок FVX-125W VISPROM имеет современное цифровое устройство для измерения перемещения шпинделя относительно рабочего стола для выполнения высокоточной обработки резанием материалов. С его помощью выполняются работы по фрезерованию наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, поверхностей тел вращения, резьб, сверлению пластмассовых и металлических деталей. Станок FVX-125W подойдет для работ любого типа сложности.
Технические характеристики:
- Максимальный диаметр сверления: 40 мм;
- Максимальный диаметр дисковой фрезы: 125 мм;
- Максимальный диаметр концевой фрезы: 25 мм;
- Максимальный размер нарезаемой резьбы: М20;
- Конус шпинделя: ISO 40 (DIN 2080);
- Расстояние между шпинделем и столом: 80-460 мм;
- Расстояние между шпинделем и консолью (вылет шпинделя): 200-550 мм;
- Диапазон оборотов шпинделя: вертикального 67 - 2 010 об\мин, горизонтального 40 - 1 300 об\мин;
- Скорости горизонтального шпинделя: 40 / 60/ 80 / 110 / 150 / 200 / 270 / 380 / 510 / 680 / 950 / 1300 ( 12 ступеней);
- Скорости вертикального шпинделя: 67 / 103 / 171 / 210 / 263 / 322 / 420 / 645 / 1070 / 1315 / 1640 / 2010 (12 ступеней);
- Двигатель подъема/опускания стола: да;
- Ход шпинделя: 120 мм;
- Угол поворота вертикальной головы (право/лево): 90 град;
- Автоматическая продольная подача 9 ст.: 18-310 мм/мин;
- Автоматическая поперечная подача 9 ст.: 18-310 мм/мин;
- Одно деление нониуса – вертикальный ход: 0,25 мм;
- Одно деление нониуса – продольный ход: 0,02 мм;
- Одно деление нониуса – поперечный ход: 0,02 мм;
- Одно деление нониуса – тонкая подача шпинделя: 0,05 мм;
- Размер рабочего стола: 1120 х 260 мм;
- Скорости автоподачи вертикального шпинделя: 0,1\0,15\0,3;
- Продольный ход стола: 600 мм;
- Поперечный ход стола: 300 мм;
- Т-образный паз: 14 мм;
- Количество Т-образных пазов в столе: 3 шт;
- Расстояние между Т-образными столами: 63 мм;
- Габаритные размеры основания: 1415 х 845 мм;
- Необходимая глубина фундамента под станок: 400-500 мм;
- Мощность двигателей: двухскоростного вертикального 1,5 (2,2) кВт, горизонтального 2,2 кВт.
Особенности:
- Регулировка оборотов осуществляется при помощи коробок подач имеющих 12 ступеней на горизонтальном и 12 ступеней на вертикальном шпинделях;
- Отточенные и каленные регуляторы направления на всех осях;
- Индикация цифровым устройством для 3 осей;
- Станок устойчив благодаря станине выполненной из сплава железа и углерода с графитными включениями;
- Для высокой точности применяются прямоугольные, плоские и жесткозакрепленные направляющие;
- Освещение рабочей зоны производится за счет применения индивидуального светильника с возможностью его перемещения над зоной резания;
- Гибкий шланг подачи циркулирующей охлаждающей жидкости обеспечивает возможность постоянного охлаждения зоны резания.
Комплектация:
- Универсальный фрезерный станок с УЦИ;
- Патрон цанговый + комплект цанг 8шт (4,5,6,8,10,12,14,16мм);
- Втулка переходная ISO40/МК4;
- Втулка переходная ISO40/МК3;
- Втулка переходная ISO40/МК2;
- Втулка переходная ISO40/В18;
- Патрон сверлильный с ключом В18/1-16;
- Оправка горизонтального шпинделя ISO40/22;
- Оправка горизонтального шпинделя ISO40/27;
- Фрезерный дорн ISO/32;
- Тяга зажимная (штревель) М16: 2 шт;
- Шестигранный ключ 5мм;
- Ключ рожковый 21 х 24;
- Клин;
- Инструкция по эксплуатации;
- Упаковка.
Габариты и вес:
- Габаритные размеры станка: 1580 х 1450 х 2150 мм;
- Габаритные размеры упаковки: 1600 х 1520 х 2220 мм;
- Вес нетто/брутто: 1350/1660 кг.
